기술 · 공정
금형 없이
유로를 만드는 방법
흑연 인쇄와 열간 압연, 그리고 고압 팽창. 롤본딩 공법의 원리와 공정을 설명합니다.
Principle
롤본딩이란

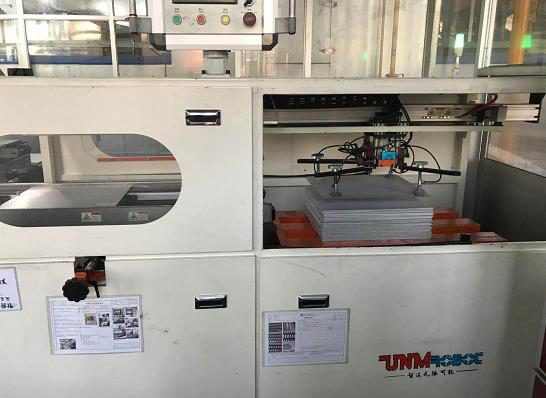

두 장의 알루미늄 판 사이에 흑연으로 유로 패턴을 인쇄한 뒤, 480~520℃에서 약 70분간 열간 압연해 판재를 압접합니다. 흑연이 인쇄된 부분만 접합되지 않고 남습니다.

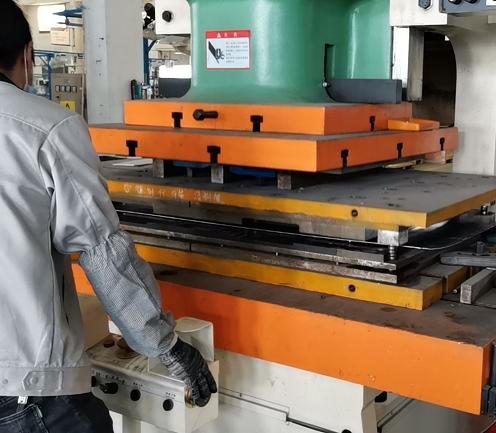

이후 10 MPa의 고압 공기를 주입하면 접합되지 않은 부분이 부풀어 오르며 냉각 유로가 형성됩니다.
금형이 아니라 인쇄 패턴이 유로를 결정하기 때문에, 설계 변경이 인쇄 도면 수정만으로 끝납니다. 초기 금형비가 발생하지 않고 다품종 소량 생산에 유리한 이유입니다.
롤본딩 단면 형성 원리
Process
제조 공정
인쇄부터 기밀 검사까지 11단계로 진행됩니다.

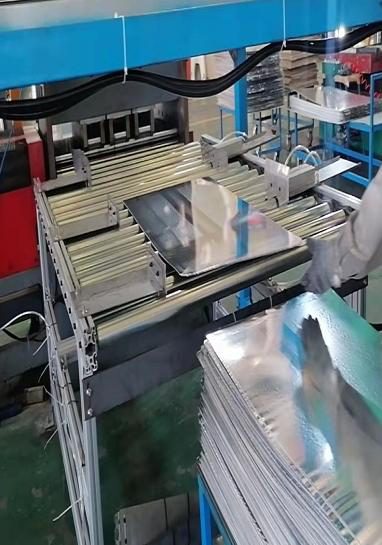

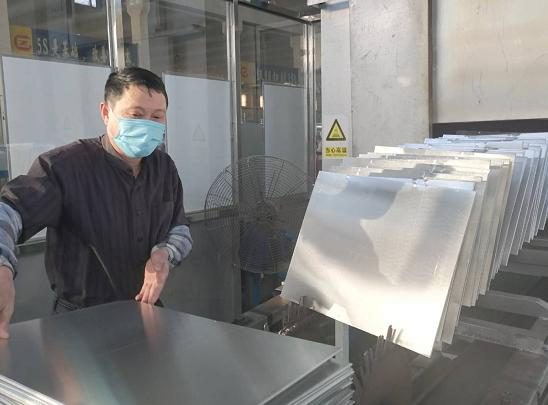

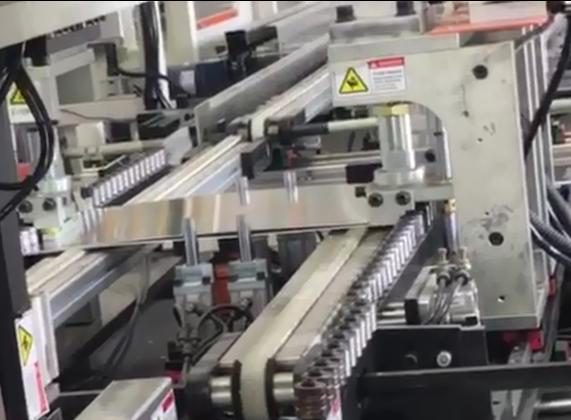

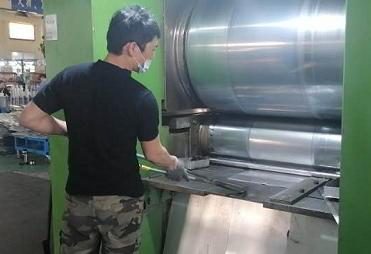

인쇄리벳팅예열열간압연소둔평탄

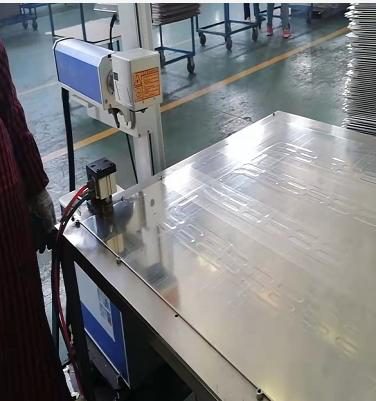

펀칭블로잉피어싱레이저 용접기밀검사
Quality control
품질 검사

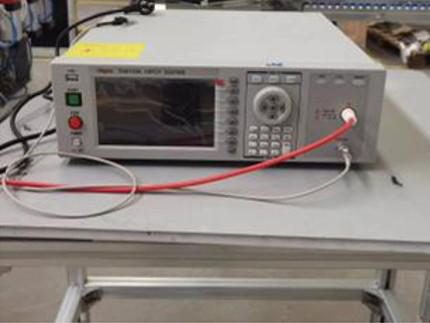

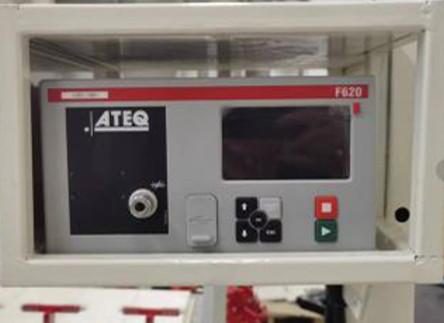

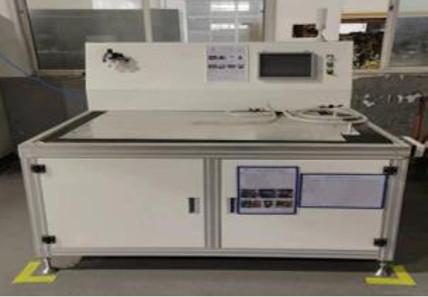

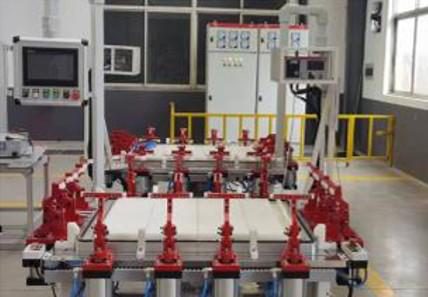

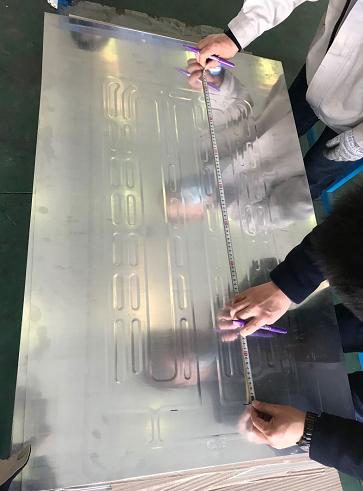

전 제품에 대해 기밀 검사를 수행하고, 절연 도장품은 절연 저항을 함께 확인합니다.
상기 공정 및 검사 설비는 위빙웍스 생산 파트너사의 설비입니다. 위빙웍스는 입고 단계에서 성적서 확인과 검수를 수행합니다.
